Cisco Nexus 9300-GX Series Switches Cisco N9K-C9316D-GX

Przegląd produktu

Based on Cisco® Cloud Scale technology, przełączniki Cisco Nexus® 9300-GX to następna generacja stałych przełączników Cisco Nexus 9000 Series, zdolnych do obsługi 400 Gigabit Ethernet (GE).Wraz ze wzrostem liczby przypadków zastosowań wymagających sztucznej inteligencji i uczenia maszynowego, platforma odpowiada na zapotrzebowanie na wydajne, energooszczędne i kompaktowe przełączniki w infrastrukturze sieciowej.Przełączniki te są przeznaczone do obsługi tkanin 100G i 400G w środowiskach dostawców usług mobilnych., w tym krawędzi sieci, 5G, IoT, profesjonalna platforma sieciowa mediów (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesCisco Nexus 9300-GX zapewnia klientom ochronę inwestycji,zapewnienie wyższej wydajności w celu spełnienia wymogów skalowanych tkanin z listków kręgosłupa w celu wspierania rosnącego ruchu dla aplikacji chmurowych.

Cisco zapewnia dwa tryby działania dla przełączników Cisco Nexus 9000 Series.

Cisco ACI jest holistyczną architekturą opartą na intencjach z scentralizowaną automatyzacją i opartymi na zasadach profiliami aplikacji.W celu zapewnienia elastyczności w obsłudze sieci, w ramach której wykorzystuje się systemy komunikacji i komunikacji między przedsiębiorstwami.Tkanina ta zapewnia sieć, która może obsługiwać najbardziej wymagające i elastyczne środowiska centrów danych.

Zaprojektowany dla sieci programowalnej system operacyjny Cisco NX-OS automatyzuje konfigurację i zarządzanie dla klientów, którzy chcą wykorzystać model operacyjny DevOps i zestawy narzędzi.

Przełączniki Cisco Nexus 9300

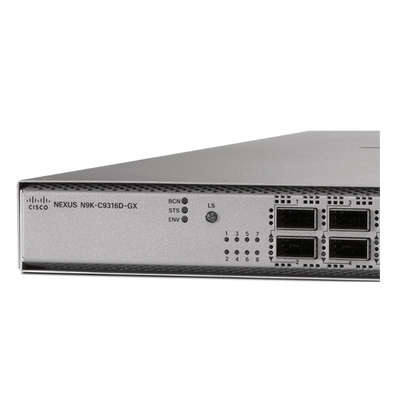

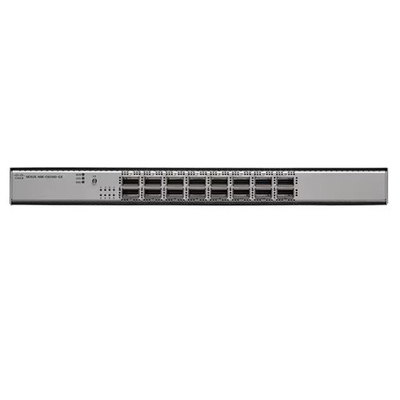

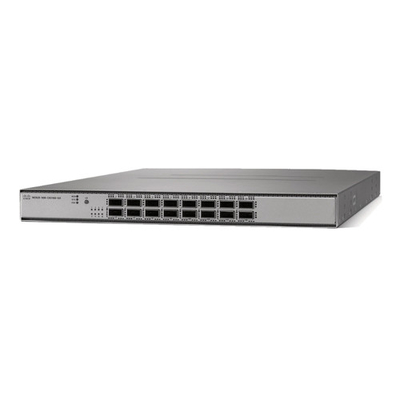

Cisco NexusN9K-C9316D-GXPrzełącz jest przełącznikiem 1RU, który obsługuje przepustowość 12,8 Tbps i ponad 4,3 bpp. Przełącznik może być skonfigurowany do pracy jako 10/25/40/50/100/200/400-Gbps, oferując elastyczne opcje w kompaktowym formie.Aby uzyskać więcej informacji, patrz poniższa tabela funkcji.

Cechy i korzyści

Cisco Nexus 9300-GX Series zapewnia następujące funkcje i korzyści:

● Elastyczność architektoniczna

◦ Wiodące w branży rozwiązanie Cisco Software-Defined Networking (SDN) i Cisco ACI^®wsparcie

◦ Wsparcie dla opartych na standardach tkanin VXLAN EVPN, łącznie z hierarchicznym wsparciem dla wielu lokalizacji (patrz:Sieć VXLAN z płaszczyzną sterowania MP-BGP EVPNwięcej informacji)

◦ Trójstopniowe architektury BGP, umożliwiające poziome, nieblokowane tkanki sieciowe IPv6 w skali sieci

◦ Segment Routing (SR i SRv6) umożliwia sieci przesyłanie pakietów MPLS (Multiprotocol Label Switching) i inżynierii ruchu bez protokołu rezerwacji zasobów (RSVP) Traffic Engineering (TE).Zapewnia alternatywę płaszczyzny sterowania dla zwiększonej skalowalności sieci i wirtualizacji

◦ Kompleksowe wsparcie protokołu dla pakietów protokołów routingu unicast i multicast w warstwie 3 (v4 i v6), w tym BGP, Open Shortest Path First (OSPF),Rozszerzony protokół routeringu bramki wewnętrznej (EIGRP), Routing Information Protocol Version 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM) oraz Multicast Source Discovery Protocol (MSDP)

● Rozległa programowalność

◦ Automatyzacja dnia zerowego poprzez Power On Auto Provisioning (POAP), drastycznie skracająca czas dostarczania

◦ Wiodące w branży integracje dla wiodących aplikacji zarządzania konfiguracją DevOps, takich jak Ansible, Chef, Puppet i SALT.Rozległe native YANG i wsparcie standardowego modelu OpenConfig poprzez RESTCONF/NETCONF

◦ wszechobecne interfejsy API dla wszystkich funkcji interfejsu wiersza poleceń (CLI) (RPC oparte na JSON przez HTTP/HTTP)

● Wysoka skalowalność, elastyczność i bezpieczeństwo

◦ Elastyczne tabele przekierowywania obsługują do miliona udostępnianych wpisów w modelach GX. Elastyczne wykorzystanie przestrzeni TCAM umożliwia niestandardowe zdefiniowanie szablonów listy kontroli dostępu (ACL)

● Inteligentne zarządzanie buforem

◦ Platforma oferuje innowacyjne rozwiązania Ciscointeligentne zarządzanie buforem,który oferuje możliwość rozróżnienia przepływów myszy i słonia i zastosowania do nich różnych systemów zarządzania kolejkami w oparciu o ich wymagania w zakresie przekazywania sieci w przypadku zatłoczenia połączeń

◦ Inteligentne funkcje zarządzania buforem obejmują:

◦ Przybliżony fair dropping (AFD) z pułapką dla słoni (ETRAP). AFD odróżnia długotrwałe przepływy słoni od krótkotrwałych przepływów myszy za pomocą ETRAP.AFD wyłącza przepływy myszy z algorytmu upuszczania tak, że przepływy myszy otrzymają ich sprawiedliwy udział w przepustowości bez głodu przez przepustowości głodne słonie przepływyPonadto AFD śledzi przepływy słoni i poddaje je algorytmowi AFD w kolejce wyjściowej, aby zapewnić im sprawiedliwy udział w przepustowości.

◦ ETRAP mierzy liczbę bajtów przychodzących przepływów i porównuje je do zdefiniowanego przez użytkownika progu ETRAP.

◦ Dynamic Packet Prioritization (DPP) zapewnia możliwość oddzielenia przepływów myszy i przepływów słonia w dwa różne kolejki, tak aby przestrzeń buforowa mogła być im niezależnie przydzielona.Przepływy myszy? wrażliwe na zatłoczenie i opóźnienie? mogą mieć priorytet kolejki i uniknąć ponownego zamówienia, które pozwalają przepływom słonia na pełną przepustowość łącza

● Odległy bezpośredni dostęp do pamięci (RDMA) poprzez konwergencyjny Ethernet

◦ Platforma oferuje transport bez strat dla zdalnego bezpośredniego dostępu do pamięci (RDMA) przez konwergowany Ethernet z obsługą protokołów Data Center Bridging (DCB):

◦ Kontrola przepływu oparta na priorytetach (PFC) zapobiega upadkom w sieci i rozprzestrzenianiu się w ramach przerwy według klasy priorytetowej

◦ Zwiększone selekcje transmisji (ETS) rezerwują przepustowość według klasy priorytetowej w sytuacjach konfliktu sieci

◦ Data Center Bridging Exchange Protocol (DCBX) może odkrywać i wymieniać informacje o priorytetach i przepustowości z punktami końcowymi

◦ Platforma obsługuje również powiadomienia o nadmiarze ruchu (ECN), które zapewniają powiadomienie z końca na koniec na przepływ IP poprzez oznaczanie pakietów, które doświadczyły nadmiaru ruchu, bez utraty ruchu.Platforma jest w stanie śledzić statystyki ECN, w tym liczba oznaczonych opakowań, które zostały zatłoczone

● Konwergencja LAN i SAN

◦ Wsparcie Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) umożliwia administratorowi sieci sterowanie identyfikatorami domen i punktami zarządzania w sieci Fibre Channel w miarę jej skalowania.Ta funkcja umożliwia sieci LAN i SAN konwergowane na bez strat, niezawodna sieć Ethernet

● Wysoka dostępność sprzętu i oprogramowania

◦ Technologia Virtual Port-Channel (vPC) zapewnia wielokrotne przechodzenie warstwy 2 poprzez wyeliminowanie protokołu drzewa rozciągania (STP).Umożliwia również pełne wykorzystanie szerokości pasma dwustronne i uproszczone warstwy 2 logicznej topologii bez konieczności zmiany istniejących modeli zarządzania i wdrażania

◦ Routing 64-drogowy ECMP umożliwia wykorzystanie konstrukcji drzewa tłuszczowego warstwy 3.i zwiększyć pojemność przy niewielkim zakłóceniu sieci

◦ Zaawansowane możliwości ponownego uruchomienia obejmują gorące i zimne łaty

◦ Przełączniki wykorzystują na gorąco wymieniające się jednostki zasilania (PSU) i wentylatory o nadmiarze N + 1

● Specjalnie zaprojektowany system operacyjny Cisco NX-OS Software z kompleksowymi, sprawdzonymi innowacjami

◦ System operacyjny jest modułowy, z dedykowanym procesem dla każdego protokołu routingu:konstrukcja, która izoluje usterki przy jednoczesnym zwiększeniu dostępności. W przypadku awarii procesu, proces może zostać ponownie uruchomiony bez utraty stanu. System operacyjny obsługuje gorące i zimne łaty i diagnostykę online

◦ Data Center Network Manager (DCNM) jest platformą zarządzania siecią dla wszystkich wdrożeń Cisco NX-OS, obejmującą nowe architektury tkanin, IP Fabric for Media,Wdrożenia sieci pamięci masowej i pamięci masowej dla centrum danych Cisco Nexus- przyspieszenie prowizjonowania z dni na minuty i uproszczenie wdrożeń od dnia zerowego do dnia N. Zmniejszenie cykli rozwiązywania problemów dzięki graficznej widoczności operacyjnej topologii, tkanki sieciowej,i infrastruktury. Wyeliminuj błędy konfiguracyjne i automatyzuj bieżące zmiany w zamkniętej pętli, z szablonowymi modelami wdrażania i alarmem zgodności konfiguracji z automatyczną korektą.Ciesz się podsumowaniem stanu tkanin w czasie rzeczywistymKorelowana widoczność tkaniny (podkład, nakład, wirtualne i fizyczne punkty końcowe), w tym wizualizacja obliczeniowa z VMware

◦ Monitorowanie ruchu sieciowego z Cisco Nexus Data Broker tworzy proste, skalowalne,i opłacalnych punktów dostępu do sieci testowych (TAP) oraz agregacji Cisco Switched Port Analyzer (SPAN) do monitorowania i analizy ruchu sieciowego

● Cisco Network Assurance Engine (NAE)

◦ Cisco NAE nieustannie weryfikuje, czy infrastruktura sieciowa działa zgodnie z zamierzeniami polityki.konfiguracjaNAE może precyzyjnie wskazywać problemy w sieci, identyfikować, która aplikacja lub część sieci jest dotknięta, identyfikować przyczynę problemu,i zaproponuję jak to naprawić.Jego podejście do ciągłej weryfikacji przekształca operacje dnia 2 z reakcyjnego w aktywny tryb i robi to bez wykorzystania danych pakietowych.NAE pomaga uniknąć awarii, przewidując wpływ zmian, zmniejszając incydenty IT związane z siecią i skracając średni czas naprawy nawet o 66 procent. NAE pomaga również zapewnić bezpieczeństwo sieci i zgodność z segmentacją. Aby dowiedzieć się więcej o NAE, odwiedź:https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html

Specyfikacje przełączników serii Cisco Nexus 9300-GX
