Cisco Nexus 9300-FX2 Series Switches Cisco N9K-C9336C-FX2

Przegląd produktu

Seria Cisco Nexus 9300-FX2 jest rozszerzeniem przełączników serii Nexus 9300-FX o większej przepustowości.Przełączniki oferują różnorodne opcje interfejsu do przejrzystej migracji istniejących centrów danych z 1 Gbps, a prędkości 10 Gbps do 25 Gbps na serwerze, a od 10 i 40 Gbps do 50 i 100 Gbps na warstwie agregacji.dostarczanie dużych buforów, bardzo elastyczna skalowalność warstwy 2 i warstwy 3 oraz wydajność, aby sprostać zmieniającym się potrzebom wirtualizowanych centrów danych i zautomatyzowanych środowisk chmurowych.

Cisco zapewnia dwa tryby działania dla przełączników Cisco Nexus 9000 Series.Cisco NX-OS SoftwareW celu wdrożenia przełączników w standardowych środowiskach przełącznika Cisco Nexus (tryb NX-OS) organizacje mogą również wdrożyć infrastrukturę, która jest gotowa do obsługiInfrastruktura Cisco Application Centric(Cisco ACI)^TM) platformy, aby w pełni wykorzystać zautomatyzowane, oparte na polityce podejście do zarządzania systemami (tryb ACI).

Przełączniki z serii Cisco Nexus 9300-FX2

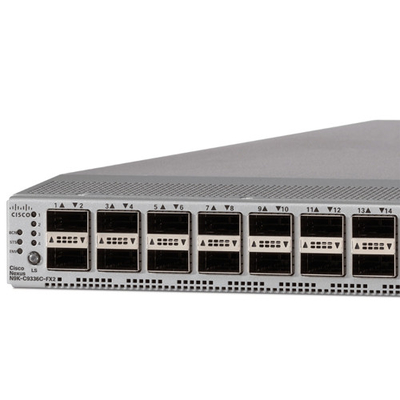

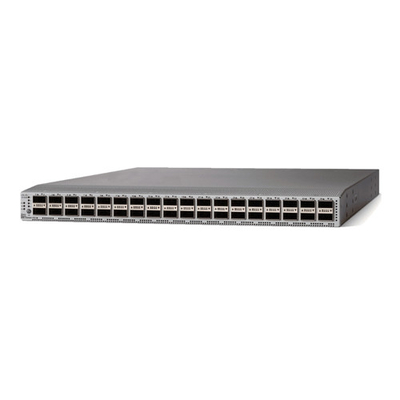

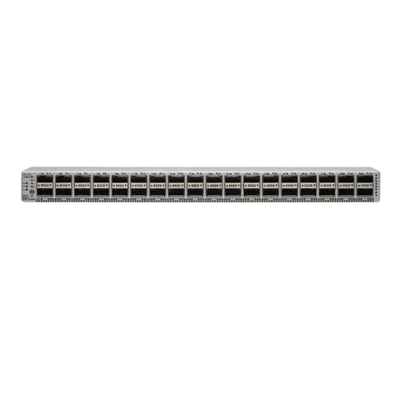

Przełącznik Cisco Nexus 9336C-FX2jest przełącznikiem 1RU, który obsługuje 7,2 Tbps szerokości pasma i ponad 2,4 bpp. Przełącznik może być skonfigurowany do pracy jako 1/10/25/40/50/100-Gbps oferując elastyczne opcje w kompaktowym formie./Breakout jest wspierany we wszystkich portach. Aby uzyskać więcej informacji, patrz poniższa tabela funkcji.

Cechy i korzyści

Seria Cisco Nexus 9300-FX2 zapewnia następujące funkcje i korzyści:

● Elastyczność architektoniczna

◦ Wiodące rozwiązanie sieciowe oparte na oprogramowaniu Cisco ACI^TMwsparcie.

◦ Wsparcie dla opartych na standardach tkanin VXLAN EVPN, w tym hierarchicznego wsparcia dla wielu lokalizacji (patrz:Sieć VXLAN z samolotem sterowania MP-BGP EVPNdla dalszych informacji).

◦ Trójpoziomowe architektury BGP, umożliwiające poziome, nieblokowane tkanki sieciowe IPv6 w skali sieci.

◦ Routing segmentowy pozwala sieci na przekazywanie pakietów MPLS (Multiprotocol Label Switching) i inżynierii ruchu bez inżynierii ruchu protokołu rezerwacji zasobów (RSVP).Zapewnia alternatywę płaszczyzny sterowania dla zwiększonej skalowalności sieci i wirtualizacji.

◦ Kompleksowe wsparcie protokołu dla pakietów protokołów routingu unicast i multicast warstwy 3 (v4/v6), w tym BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Routing Information Protocol wersja 2 (RIPv2), Protokół niezależny Multicast Sparse Mode (PIM-SM), Multicast Specyficzny dla Źródła (SSM) i Protokół Odkrywania Źródła Multicast (MSDP).

● Rozległa programowalność

◦ Automatyzacja z dnia zerowego poprzez Power On Auto Provisioning, drastycznie skracając czas dostarczania.

◦ Wiodące w branży integracje dla wiodących tworzy aplikacje do zarządzania konfiguracją Ansible, Chef, Puppet, SALT.Rozległe wsparcie dla native YANG i standardu branżowego modelu OpenConfig za pośrednictwem RESTCONF/NETCONF.

◦ wszechobecne API dla wszystkich funkcji przełącznika CLI (RPC oparte na JSON przez HTTP/HTTP).

● Wysoka skalowalność, elastyczność i bezpieczeństwo

◦ Elastyczne tabele przekierowywania obsługują do 1 miliona udostępnianych wpisów w modelach FX2. Elastyczne wykorzystanie przestrzeni TCAM umożliwia niestandardową definicję szablonów listy kontroli dostępu (ACL).

◦ obsługa IEEE 802.1ae MAC Security (MACsec) we wszystkich portach modeli 9300-FX2 z prędkością większą lub równą 1 Gbps, umożliwia szyfrowanie ruchu na warstwie fizycznej i zapewnia bezpieczny serwer,liść graniczny, i łączność liści z kręgosłupem.

● Inteligentne zarządzanie buforem

◦ Platforma oferuje innowacyjne rozwiązania Ciscointeligentne zarządzanie buforem, który oferuje możliwość odróżnienia przepływów myszy i słoni i zastosowania do nich różnych systemów zarządzania kolejkami w oparciu o ich wymagania w zakresie przekazywania sieci w przypadku zatłoczenia połączeń.

◦ Inteligentne funkcje zarządzania buforem to:

◦ Przybliżony fair dropping (AFD) z pułapką dla słoni (ETRAP). AFD odróżnia długotrwałe przepływy słoni od krótkotrwałych przepływów myszy za pomocą ETRAP.AFD wyłącza przepływy myszy z algorytmu upuszczania tak, że przepływy myszy otrzymają ich sprawiedliwy udział w przepustowości bez głodu przez przepustowości głodne słonie przepływyPonadto AFD śledzi przepływy słoni i poddaje je algorytmowi AFD w kolejce wyjścia, aby zapewnić im sprawiedliwy udział w przepustowości.

◦ ETRAP mierzy liczbę bajtów przychodzących przepływów i porównuje je z zdefiniowanym przez użytkownika progiem ETRAP.

◦ Dynamic Packet Prioritization (DPP) zapewnia możliwość oddzielenia przepływów myszy i przepływów słonia w dwa różne kolejki, tak aby przestrzeń buforowa mogła być im niezależnie przydzielona.Przepływy myszy, wrażliwy na zatłoczenie i opóźnienie może przyjąć priorytet kolejki i uniknąć ponownego uporządkowania, które pozwala na przepływy słonia do pełnej łącza przepustowości.

● RDMA przez konwergencyjny Ethernet

◦ Platforma oferuje transport bez strat dla RDMA przez Converged Ethernet z obsługą protokołów DCB:

◦ Zastosowanie priorytetowej kontroli przepływu (PFC) w celu zapobiegania upadkom w sieci i wstrzymania rozprzestrzeniania się ramy według klasy priorytetowej.

◦ Zwiększony wybór transmisji (ETS) w celu zarezerwowania szerokości pasma dla każdej klasy priorytetowej w sytuacji niezgodności sieci.

◦ Data Center Bridging Exchange Protocol (DCBX) do odkrywania i wymiany informacji o priorytetach i przepustowości z punktami końcowymi.

◦ Platforma obsługuje również system ECN (Explicit Congestion Notification), który zapewnia powiadomienie end-to-end na przepływ IP poprzez oznaczanie pakietów, które doświadczyły zatłoczenia, bez utraty ruchu.Platforma jest w stanie śledzić statystyki ECN dotyczące liczby oznaczonych pakietów, które doświadczyły przepełnienia.

● Konwergencja LAN i SAN

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesTa funkcja umożliwia konwergencję sieci LAN i SAN na niezawodnej sieci Ethernet bez strat.

● Wysoka dostępność sprzętu i oprogramowania

◦ Technologia Virtual Port-Channel (vPC) zapewnia wielokrotne przechodzenie warstwy 2 poprzez wyeliminowanie protokołu drzewa rozciągania.Umożliwia również pełne wykorzystanie szerokości pasma dwustronne i uproszczone warstwy 2 logicznej topologii bez konieczności zmiany istniejących modeli zarządzania i wdrażania.

◦ Routing 64-drogowy ECMP umożliwia wykorzystanie konstrukcji drzewa tłuszczowego warstwy 3.i zwiększyć pojemność przy niewielkim zakłóceniu sieci.

◦ Zaawansowane możliwości ponownego uruchomienia obejmują gorące i zimne korekty.

◦ Przełączniki wykorzystują jednostki zasilania (PSU) i wentylatory o nadmiarze N + 1.

● Specjalnie zaprojektowany system operacyjny Cisco NX-OS Software z kompleksowymi, sprawdzonymi innowacjami

◦ System operacyjny jest modułowy, z dedykowanym procesem dla każdego protokołu routingu:konstrukcja, która izoluje usterki przy jednoczesnym zwiększeniu dostępności. W przypadku awarii procesu, proces można uruchomić ponownie bez utraty stanu. System operacyjny obsługuje gorące i zimne łaty i diagnostykę online.

◦ Data Center Network Manager (DCNM) to platforma zarządzania siecią dla wszystkich wdrożeń obsługiwanych przez NX-OS, obejmująca nowe architektury tkanin, IP Fabric for Media,Wdrożenia sieci pamięci masowej i pamięci masowej dla Cisco Nexus^®Przyspieszenie przepływu z dni do minut i uproszczenie wdrożeń od dnia zerowego do dnia N.Zmniejszenie cykli rozwiązywania problemów dzięki graficznej widoczności operacyjnej topologiiWyeliminowanie błędów konfiguracyjnych i automatyzacja bieżących zmian w zamkniętej pętli,z wzorcowymi modelami wdrażania i zgodnością konfiguracji, ostrzegając o automatycznym naprawianiu. Podsumowanie stanu tkaniny, urządzeń i topologii w czasie rzeczywistym. Korelowana widoczność tkaniny (podłożenie, nakładanie, wirtualne i fizyczne punkty końcowe), w tym wizualizacja obliczeniowa z VMware.

◦ Monitorowanie ruchu sieciowego z Cisco Nexus Data Broker tworzy proste, skalowalne,i opłacalnych punktów dostępu do sieci testowych (TAP) oraz agregacji Cisco Switched Port Analyzer (SPAN) do monitorowania i analizy ruchu sieciowego.

● Wsparcie platformy Cisco Tetration Analytics

◦ Informacje telemetryczne z przełączników serii Nexus 9300 są domyślnie eksportowane co 100 milisekund bezpośrednio z obwodu zintegrowanego specyficznego dla aplikacji (ASIC) przełącznika.Informacje te składają się z trzech rodzajów danych:: a) Informacje o przepływie, zawierające informacje o punktach końcowych, protokołach, portach, o tym, kiedy przepływ rozpoczął się, jak długo przepływ był aktywny itp.informacje te obejmują wszelkie zmiany między pakietami w przepływiePrzykłady obejmują zmiany w Time To Live (TTL), IP i TCP flag, długość ładunku użytecznego itp.w tym zmiany w wykorzystaniu buforu, upadki pakietów w przepływie, powiązanie z punktami końcowymi tunelu itp.

◦ Platforma Cisco Tetration Analytics wykorzystuje te dane telemetryczne.i za pomocą nie nadzorowanego uczenia się maszynowego i analizy zachowania może zapewnić wyjątkową wszechobecną widoczność we wszystkim w centrum danych w czasie rzeczywistymKorzystając z algorytmicznych metod, platforma Cisco Tetration Analytics zapewnia głębokie wgląd w aplikacje i interakcje, umożliwiając radykalnie uproszczone operacje, model zerowego zaufania,i migracji aplikacji do dowolnej programowalnej infrastruktury. Aby dowiedzieć się więcej, przejdź dohttps://www.cisco.com/go/tetration.

● Cisco Network Assurance Engine (NAE)

◦ Cisco NAE ciągle weryfikuje, czy infrastruktura sieciowa działa zgodnie z zamierzeniami polityki i wykorzystuje moc modeli matematycznych do rozumowania w imieniu operatora w polityce,konfiguracja i poziom stanu dynamicznegoNAE może precyzyjnie wskazać problemy w sieci, określić, która aplikacja lub część sieci jest dotknięta, uzyskać przyczynę problemu i zaproponować rozwiązanie.Jego ciągłe weryfikacje przekształcają dzień 2 operacji z reaktywnego do proaktywnego trybu i robią to bez użycia żadnych danych pakietów. NAE pomaga uniknąć awarii, przewidując wpływ zmian, zmniejszając incydenty IT związane z siecią i skracając średni czas naprawy nawet o 66%.NAE pomaga również zapewnić bezpieczeństwo sieci i zgodność z segmentacją. Aby dowiedzieć się więcej o NAE, odwiedźhttps://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html.

Cisco Nexus 9Specyfikacje przełączników serii 300-FX2

2 Typowe i maksymalne wartości mocy opierają się na danech wejściowych pochodzących z obwodu zasilania.NXA-PAC-750W-PI) opiera się na pozycji wyjściowej wewnątrz przełącznika.
W tabeli 3 wymieniono specyfikacje wydajności i skalowalności przełączników z serii Cisco Nexus 9300-FX2/FX2-E.
